Comment fonctionne une climatisation réversible ?
Une climatisation ne fabrique ni froid ni chaleur : elle les
déplace. C’est toute la différence avec un radiateur électrique, qui
transforme l’électricité en chaleur, un watt pour un watt. Une clim, elle,
prend la chaleur là où elle est et la met ailleurs — et c’est pourquoi elle
restitue plusieurs fois l’énergie qu’elle consomme.
Sommaire :

Le fluide, qui fait le travail
Dans les deux tubes de cuivre qui relient vos deux unités circule un fluide
frigorigène. Il a une propriété utile : il bout à très basse température. En
s’évaporant, il absorbe de la chaleur ; en se condensant, il la relâche. Tout
l’appareil n’est qu’une machine à le faire changer d’état au bon endroit.

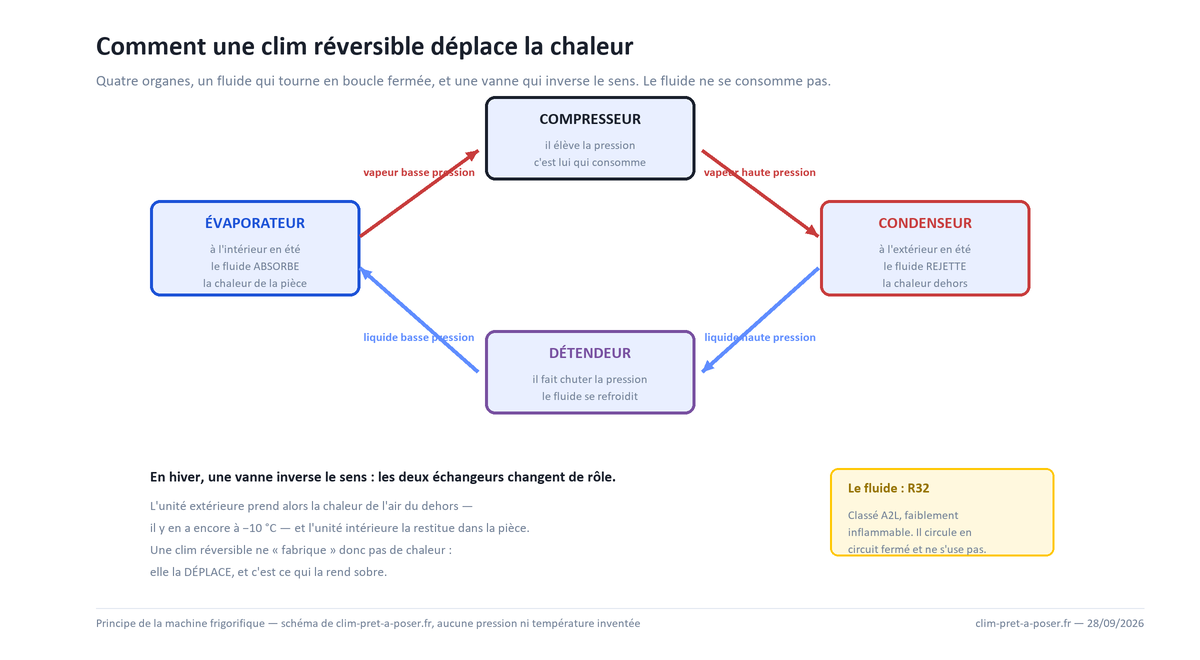

Quatre organes suffisent :
- le compresseur, dans le groupe extérieur, qui met le
fluide sous pression — c’est le moteur de l’ensemble, et le seul organe
vraiment bruyant ; - le condenseur, où le fluide se liquéfie en libérant sa
chaleur ; - le détendeur, qui fait chuter la pression d’un coup ;
- l’évaporateur, où le fluide redevient gaz en prenant de la
chaleur à l’air qu’on souffle dessus.
Le compresseur, ou pourquoi il faut de l’électricité
Livrée à elle-même, la chaleur va toujours du chaud vers le froid : un café
refroidit sur la table, il ne se réchauffe jamais seul. Or une clim fait
l’inverse. En hiver, elle prend de la chaleur à l’air froid du dehors pour la
donner à l’air plus chaud de votre salon. Ce sens-là demande un travail, et
c’est le compresseur qui le fournit.
En comprimant le gaz, il le fait chauffer, comme une pompe à vélo chauffe
sous la main : le fluide devient plus chaud que l’air auquel il doit céder sa
chaleur. Le détendeur fait l’inverse, et le rend plus froid que l’air auquel
il doit en prendre. C’est la pièce maîtresse de l’appareil : sur tout ce que
nous vendons, elle est garantie cinq ans, contre trois ans pour les autres
pièces.
En été : la chaleur sort
L’unité intérieure fait office d’évaporateur. Le ventilateur pousse l’air de
la pièce sur un échangeur très froid : l’air ressort rafraîchi, et la chaleur
qu’il a cédée part dans le fluide. Le groupe extérieur la relâche dehors.
Au passage, l’humidité de l’air se condense sur l’échangeur froid, comme sur
un verre d’eau glacée. C’est cette eau qui s’écoule par le tuyau de condensats
— plusieurs litres par jour en été. Une pièce climatisée est donc aussi une
pièce déshumidifiée, ce qui compte autant que la température dans la sensation
de confort.
Rafraîchir, c’est aussi sécher l’air
En été, une partie du travail de l’appareil ne sert pas à baisser la
température, mais à retirer de l’eau à l’air : l’échangeur intérieur est plus
froid que le point de rosée, la température où la vapeur redevient liquide.
Dans un air moins humide, le corps évacue mieux sa propre chaleur ; c’est
pourquoi une pièce climatisée paraît plus agréable qu’une pièce ventilée à la
même température.
Le mode « déshumidification » de la télécommande pousse cette logique : le
ventilateur tourne lentement, l’air reste plus longtemps sur l’échangeur
froid, et l’appareil retire plus d’eau en refroidissant peu. Il sert par temps
lourd et orageux, quand il fait moite plus que chaud.
En hiver, rien de tel : en chauffant, l’unité intérieure ne produit pas de
condensats. Si l’air vous paraît sec, c’est qu’un air plus chaud peut contenir
davantage d’eau : la quantité d’eau n’a pas changé, mais l’air en paraît plus
pauvre. Tout chauffage fait de même, radiateur ou chaudière.
En hiver : le cycle s’inverse
C’est ce que veut dire « réversible ». Une vanne à quatre voies inverse le
sens de circulation : le groupe extérieur devient l’évaporateur, l’unité
intérieure le condenseur. L’appareil prend alors de la chaleur à l’air du
dehors — il en reste, même à zéro degré — et la restitue chez vous.
C’est contre-intuitif et pourtant banal : c’est le principe de votre
réfrigérateur, qui refroidit son intérieur en réchauffant la pièce. Une clim
réversible est une pompe à chaleur air/air, rien de plus.
Quand il gèle, du givre se forme sur le groupe extérieur. L’appareil
s’arrête alors quelques minutes pour le faire fondre, puis repart : ce n’est
pas une panne, c’est le dégivrage.
Le dégivrage, vu de près
En hiver, l’échangeur du groupe extérieur doit être plus froid que l’air du
dehors pour lui prendre sa chaleur. Quand cet air est humide et proche du gel,
son eau se dépose sur les ailettes et gèle. Le givre isole l’échangeur, et
l’appareil chauffe de moins en moins.
Pour s’en débarrasser, il inverse brièvement son cycle et reprend un peu de
chaleur à la maison pour réchauffer l’échangeur. Pendant ces quelques minutes,
le ventilateur intérieur s’arrête pour ne pas vous souffler d’air froid ;
dehors, le groupe fume et l’eau de fonte coule sous lui. Un temps froid et
humide, autour de zéro, fait d’ailleurs plus de givre qu’un froid sec et plus
vif : l’air sec a peu d’eau à déposer. D’où le groupe posé surélevé, là où
cette eau s’écoule sans geler sur un passage.
Pourquoi elle rend plus qu’elle ne consomme
L’électricité ne sert pas à produire de la chaleur, mais à faire tourner un
compresseur et deux ventilateurs. La chaleur, elle, est prise dehors et elle
est gratuite. C’est ce qui explique qu’un bon appareil restitue plusieurs
kilowattheures de chaleur pour un kilowattheure consommé.
Deux indices mesurent ce rendement sur une saison entière, et ce sont les
seuls qui comptent : le SCOP en chauffage, le
SEER en refroidissement. Nous expliquons comment les lire sur
la
page consacrée à la classe énergétique, et nous les faisons entrer dans la
note sur 20 de chaque appareil.
Pourquoi elle chauffe plus fort qu’elle ne rafraîchit
Sur une fiche, la puissance de chauffage est presque toujours supérieure à la
puissance de refroidissement. Ce n’est pas un effet d’annonce : en hiver, la
chaleur rendue à la pièce est celle prise dehors, à laquelle s’ajoute l’énergie
dépensée par le compresseur, qui finit elle aussi en chaleur. En été, cette même
énergie part dehors avec la chaleur retirée à la pièce. Le même appareil fournit
donc un peu plus en chaud qu’en froid.
Attention toutefois : cette puissance de chauffage est mesurée par +7 °C
dehors. Par grand froid, elle baisse — voir
pourquoi
une clim réversible chauffe moins quand il gèle.
Elle brasse l’air, elle ne le renouvelle pas
Une clim aspire l’air de la pièce, le chauffe ou le refroidit, et le renvoie.
Elle ne fait pas entrer d’air neuf. La ventilation de la maison — VMC, entrées
d’air au-dessus des fenêtres — reste donc indispensable, été comme hiver : ne
bouchez jamais les entrées d’air pour garder la fraîcheur, l’humidité et les
odeurs s’accumuleraient. C’est aussi pour cela que nous parlons de brassage :
nous exigeons qu’un appareil brasse quatre fois par heure le volume de la pièce,
pour que la température soit la même partout.
Deux tubes, pas d’eau : la détente directe
Dans une clim murale, c’est le fluide lui-même qui porte la chaleur jusqu’à
l’unité intérieure, par les deux tubes de la liaison. On parle de détente
directe : ni eau, ni gaine, ni radiateur entre les deux, et un seul percement
de mur pour équiper une pièce. Une pompe à chaleur air/eau tourne sur le même
cycle, mais cède sa chaleur à de l’eau qui circule dans des radiateurs ou un
plancher : c’est une autre machine, que nous ne vendons pas.
Sur tous les appareils de notre catalogue, le fluide est le R32. Le circuit
est fermé et étanche : le fluide ne s’use pas. Un appareil qui en manque a donc
forcément une fuite.
Ce que l’Inverter change
Les anciens appareils fonctionnaient en tout ou rien : à fond, puis à
l’arrêt, puis à fond. Chaque redémarrage coûte cher en électricité et use le
compresseur, et la température oscille sans cesse.
Un compresseur Inverter module sa vitesse : il tourne vite pour atteindre la
consigne, puis ralentit pour la tenir. D’où une température stable, moins de
bruit en régime de croisière, et une consommation plus basse. Tous les
appareils que nous vendons sont Inverter ; le détail est sur
notre page
sur cette technologie.
C’est aussi pour cela qu’un appareil trop puissant consomme plus qu’un
appareil bien dimensionné : il passe son temps à démarrer et à s’arrêter au
lieu de tourner doucement.
Ce qui fait baisser le rendement avec le temps
Un échangeur ne travaille que s’il touche l’air. La poussière qui se dépose
sur les filtres et les ailettes fait écran, comme les feuilles et le pollen
sur la grille du groupe extérieur : l’appareil rend moins pour la même
électricité. Ce n’est pas une panne, et cela se règle sans outil — les gestes
sont sur réparer
les pannes courantes. En revanche, un appareil qui perd de la puissance
d’une saison à l’autre alors que filtres et grilles sont propres mérite la
visite d’un professionnel titulaire de l’attestation de capacité.
