Bien installer sa clim réversible
Poser une climatisation prête à poser, c’est sept étapes. Cinq sont à votre portée si vous êtes bricoleur : le repérage, les deux supports, le percement, la pose des deux unités et le passage des liaisons. Les deux dernières — le tirage au vide et l’ouverture des vannes — relèvent de la réglementation sur les fluides frigorigènes, et demandent une attestation de capacité. Cette page vous dit ce que vous faites, ce que nous faisons, et à quel moment.
Sommaire :
La frontière, en un coup d’œil
| Vous | L’installateur certifié |
|---|---|
| Choisir les emplacements des deux unités | Réaliser les dudgeons et serrer au couple |
| Percer le mur et poser la platine | Tirer au vide le circuit frigorifique |
| Fixer l’unité intérieure et le groupe extérieur | Ouvrir les vannes et libérer le fluide |
| Passer la liaison frigorifique et le câble | Contrôler l’étanchéité et les pressions |
| Raccorder l’évacuation des condensats | Mettre en service en froid et en chaud |
| Amener l’alimentation électrique | Signer le CERFA 15498 |
Une conséquence pratique, et elle est absolue : vous n’ouvrez jamais les vannes du groupe extérieur. C’est le geste qui libère le fluide dans le circuit. Fait avant le tirage au vide, il laisse l’air et l’humidité dans la machine, et cela se paie plus tard, en performances perdues et en compresseur usé. C’est aussi le geste qui vous ferait perdre la garantie.
1. Choisir l’emplacement avant d’acheter
L’unité intérieure souffle de l’air brassé plusieurs fois par heure : elle ne se place ni au-dessus d’un lit, ni face à un fauteuil, ni dans un recoin qui l’empêcherait de balayer la pièce. Placez-la en hauteur, sur le mur qui lui permet de souffler dans la longueur de la pièce : l’air froid retombe de lui-même, l’air chaud monte et reste sous le plafond si on ne l’envoie pas vers le bas. C’est pourquoi on oriente les volets à l’horizontale l’été et vers le sol l’hiver, et qu’une unité posée trop bas chauffe mal.
Les écartements à respecter figurent sur la notice de votre modèle, et ils changent d’une gamme à l’autre : sur une Daikin Perfera FTXM-A, par exemple, le guide d’installation demande au moins 1,80 m entre le sol et l’appareil, 30 mm au-dessus et 50 mm de chaque côté. La notice de chaque appareil est en lien sur sa fiche produit.
Le groupe extérieur demande de l’air libre devant lui et un sol stable. Il vibre peu, mais il s’entend : ne le posez pas sous la fenêtre de la chambre du voisin, et évitez le plein soleil de l’après-midi comme les recoins fermés, qui le font tourner dans son propre air chaud. Notre page sur le bruit et le voisinage explique ce que dit la réglementation et comment l’anticiper.

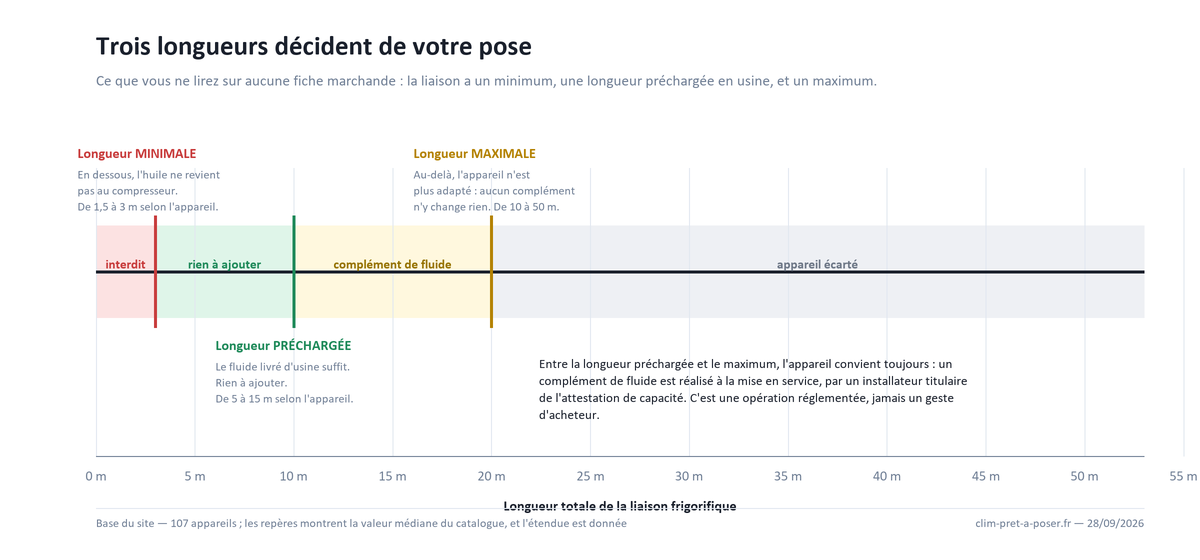

2. Vérifier la longueur de liaison AVANT de commander
La distance entre les deux unités décide de tout. Chaque appareil est livré avec une charge de fluide d’usine, valable jusqu’à une longueur donnée, et chaque modèle a une longueur maximale à ne pas dépasser. Le dénivelé entre les deux unités est lui aussi plafonné, et les deux valeurs figurent sur chaque fiche produit.
Un repère de notre maison, que nous appliquons quelle que soit la marque : 3 mètres de liaison au minimum, même quand le constructeur n’en publie aucun. En deçà, l’huile du compresseur remonte mal. Ce n’est pas une donnée de catalogue, c’est notre prudence — un problème physique ne disparaît pas quand la documentation se tait.
Si la longueur dépasse la précharge d’usine, un complément de charge est nécessaire. C’est une opération d’installateur, chiffrée sur sa prestation : vous n’avez rien à acheter ni à manipuler.
Notre simulateur de clim vous demande cette longueur et écarte les appareils qui ne la supportent pas.
3. Prévoir l’électricité
Une climatisation se raccorde sur une ligne dédiée, depuis le tableau. Voici ce que nous posons sur nos chantiers, sauf indications du fabricant :
| Puissance frigorifique | Protection | Câble |
|---|---|---|
| jusqu’à 5 kW | 16 A | 3G 2,5 mm² |
| au-delà de 5 kW | 20 A | 3G 4 mm² |
C’est notre règle de pose, pas celle du constructeur : les catalogues publient des calibres plus variés — 10, 12, 13, 16 ou 20 A selon les gammes — que l’on ne retrouve pas sur le marché français. Si la notice de votre appareil impose autre chose, c’est elle qui prime : la valeur publiée par la marque figure dans le tableau de caractéristiques de chaque fiche produit, et la notice d’installation est en lien sur chacune d’elles. Lisez toujours le calibre et la section ensemble : un calibre pris dans un document et une section prise dans un autre, c’est ainsi qu’on fabrique une installation dangereuse.
4. Percer, fixer, poser
Le percement de la traversée de mur se fait en pente légère vers l’extérieur : les condensats s’évacuent par gravité, sans pompe, sur tous les muraux que nous vendons. Le diamètre habituel est de 65 mm — c’est celui que demande le guide d’installation des Daikin FTXM-A ; vérifiez celui de votre modèle. Prenez le temps de regarder ce qu’il y a dans le mur avant de percer : une gaine électrique coupée coûte la journée.
La platine de l’unité intérieure se fixe d’aplomb — un appareil de travers retient l’eau et finit par goutter. Le groupe extérieur se pose sur des supports muraux ou des plots au sol, avec des silentblocs.
5. Passer les liaisons
Les liaisons frigorifiques se déroulent sans les plier serré : un tube écrasé ne se rattrape pas. Laissez les bouchons en place jusqu’à l’arrivée de l’installateur, car un circuit ouvert prend l’humidité de l’air. Les raccords se serrent à la clé dynamométrique, au couple donné par la notice d’installation de votre modèle, que nous mettons en lien sur chaque fiche produit.
L’évacuation des condensats se joue ici, et elle ne pardonne pas. En froid, l’unité intérieure produit plusieurs litres d’eau par jour en été. Le tuyau doit descendre en pente continue, du premier au dernier centimètre : pas de contre-pente, pas de « ventre », pas de remontée pour passer un obstacle. Une contre-pente fait stagner l’eau, déborder le bac, et la trace apparaît sur le mur quelques semaines plus tard. Choisissez aussi le point de rejet : pas au milieu d’une terrasse, pas sur un passage, pas chez le voisin.
6. La mise en service : là, nous prenons le relais
Le tirage au vide et l’ouverture des vannes ne sont pas une question d’habileté, mais de droit. Manipuler un fluide frigorigène exige une attestation de capacité, et l’opération se conclut par un document officiel, le CERFA 15498, qui engage celui qui l’a signée.
Concrètement, l’installateur réalise les dudgeons, serre au couple, extrait l’air et l’humidité du circuit, vérifie que le vide tient, ouvre les vannes, contrôle l’étanchéité et les pressions, puis fait tourner l’appareil en froid comme en chaud. Gardez le CERFA qu’il vous remet : c’est lui qu’on vous demandera en cas de recours en garantie, et à la revente du logement.
Nous détenons cette attestation. Deux possibilités : nous assurons la mise en service si vous êtes en Haute-Garonne et dans les départements voisins ; sinon, vous faites appel à un professionnel de votre secteur, et notre page sur la réglementation F-Gas vous explique quoi lui demander. Le déroulement complet, du choix de l’appareil à la mise en service, est décrit sur comment se passe votre commande.
Un mot sur la TVA, parce que la question revient à ce moment-là : le taux réduit de 5,5 % s’applique en fourni-posé, pas à un appareil acheté seul. Les conditions sont détaillées sur la TVA à 5,5 % sur une climatisation réversible.
7. Ce qui se vérifie à la fin
Un appareil correctement posé se reconnaît à trois choses : il ne goutte pas, il ne vibre pas, et il atteint sa température sans tourner en permanence à pleine vitesse. C’est à cette allure de croisière — la vitesse moyenne — que nous mesurons le débit et le bruit de chaque appareil que nous vendons, et que nous lui attribuons sa note sur 20.
Les cinq erreurs qui coûtent cher
1. Prendre plus gros « pour être tranquille ». Un appareil surdimensionné démarre et s’arrête sans cesse, consomme davantage et s’use plus vite. Le simulateur calcule la puissance qui convient, et le classement donne notre note sur 20 pour chaque appareil de la surface concernée.
2. Poser trop court. Trois mètres est notre plancher quand la marque n’en publie pas, même entre deux pièces mitoyennes.
3. Percer à l’horizontale. Sans pente vers l’extérieur, l’eau revient à l’intérieur.
4. Coller le groupe au mur du voisin. Le bruit se juge sur la perceptibilité, pas sur un chiffre : un appareil silencieux mal placé fait un conflit.
5. Ouvrir les vannes soi-même. Le fluide part dans un circuit qui n’a pas été tiré au vide, et personne ne répare cela sans tout reprendre.
Et après la pose
L’entretien courant est à votre portée : les filtres de l’unité intérieure se retirent, se rincent à l’eau claire et se remettent secs. Dégagez les grilles du groupe extérieur des feuilles et de la poussière. Rien d’autre ne se démonte.
Tous les appareils du site sont garantis 3 ans pièces et 5 ans sur le compresseur. Les modalités, et ce qu’il faut faire en cas de panne, sont sur garanties, SAV et produits défectueux. Si vous confiez l’entretien à un professionnel, la question du taux de TVA est traitée sur TVA sur l’entretien et le remplacement.
Vous hésitez sur le modèle ? Le simulateur de clim part de votre pièce, de son année de construction et de votre longueur de liaison, puis applique nos deux verrous — le brassage de l’air et la puissance — pour ne proposer que ce qui convient. Une question sur votre cas précis, un mur qui vous ennuie, un doute sur l’emplacement du groupe ? Appelez-nous avant de percer : c’est le moment où un conseil sert à quelque chose.
